ＴＴＦで図面を取り込んだり出図する際、いろいろ図面を一括加工しよう
警告！
パソコンの内部の環境は１台１台すべて違います。 　ここで紹介するソフトや小技は私のＰＣでは長時間にわたり安定して動作して いますが、あなたのＰＣでも期待通りの動作をする事を保証する事は出来ません。 　場合によってはあなたのＰＣ全体の動作を不安定にしてしまう可能性すらあります。 　万が一そのような事が起こった場合にも私はどのような責任もとる事は出来ません。 　また、いかなる責任を負うつもりも有りません。 　導入は慎重に、すべて自己の責任でお願いいたします。
お願い
僕自信はただのユーザーでプログラミングに関する知識や経験は 一切有りません。　内部の処理等は想像で書いている部分が多いので このコーナーの記述にも不正確な部分が有ると思います。 　お気づきの点が有りましたらご指導ください。
SALTUS-Dに関する記述は、すべて私が個人の責任において確認 した事で あってテクリードさんが動作を保証する物ではありません。 　ここに書かれた内容に関する質問を株式会社テクリードにする事は 絶対に しないで下さい。
		ＴＴＦ & SALTUS　Index	.	.

• Rコマンド
• ＴＴＦの流れ
• *.SLTファイルをBATファイルに書きかえる
• 入力対象図面を絞り込む
• SALTUS-Dのプリンタに出力されるリスト等をPCで見る。
• TTFを使わず実寸法師から直接Ｄｒａｓｔｅｍのプロッタで出図する。

.

.

Rコマンド

　ＴＴＦを使う上で絶対に必要なのがrsh と rcp のいわゆるＲコマンドです。
図面を取り込むとき、SALTUSの動いているワークステーションにRSHでコマンドを送って必要なファイルを
作成させ、作成されたファイルをＲＣＰで実寸法師の動いているWindowsマシンにコピーするわけです。

　タイワさんはWindows95ではアライドテレシスのPC/TCPを推奨されていたと思いますが、要するにWindows
上で動くRコマンドであれば良いわけで、僕自信はアライドテレシスのは使ってません。

１．オンラインソフト

　Windows９５を使っていたときに試験的に試したものが有ります。
　僕が試したのはアメリカの方が作ったもので 　約３０ドルのシェアウエアですが、
英語の不自由な僕は注文できませんでした。
　動作自体は全く安定してまして何ら問題ありません。代金を払わないと時々警告
のメッセージが出る以外は。
（詳細を知りたい方、いってもらえれば書きます）

２．Windows　NT

　Windows　NTには標準でRCP/RSHのRコマンドがついています。
　アライドテレシスのPC/TCPよりも少し高いけどNTに興味が有ったので
会社で購入してもらいました。
　こちらも動作は全く問題ありません。（OSに添付だから当然か）

　タイワさん推奨品以外のRコマンドを使うときに気を付けなければいけないのが
SALPLT.SLT・SALSHW.SLT・SALZUM.SLTのファイルの中身です。
　同じ名前のRコマンドでも文法が違うので、これらのファイルの中身を書き換える
必要が有ります。（*.SLTはただのテキストファイルです）


（７月８日追記）

インターネット上の通信販売でアライドテレシスのPC/TCP Ver.6が格安で入手できたので
（PC/TCP X for Windows　というPC/TCP と X Windowのソフトのセットで￥５，９００）
Windows NT 4.0　にインストールしてみました。

　僕の環境ではｒｓｈ　の処理速度がNT付属の物に比べて驚くほど速いです。
　例えば「ツール」ー「ＳＡＬＴＵＳ図面」ー「入力」で図面の一覧を表示するまでの速度を比較すると

　rcpは転送するファイルサイズが小さいときはPC/TCPが速くファイルサイズが大きいときは
NT付属の物が速いようです（但し差は少ない）。
　上記の速度差はほぼｒｓｈの速度差だと思います。

　しかし、なんでこんなに差が出るんだろ？？？　


（７月１５日追記）

　PC/TCPを格安で入手できて喜んでいたのですが・・・

　アライドテレシスがAT-TCP32に含まれているコマンドのばら売りをネット上で始めたようです。

　Ｒコマンドも　RSHとRCP、併せて１８００円と格安です。
支払いもコンビニで出来るようです。

　興味のある方はこちらへ。

ＴＴＦの流れ

ＴＴＦで図面を取り込んだり、出図する時の流れは多分こんな感じだと思います。

１．図面の取り込み

　実寸法師のメニュー「ツール」−「ＳＡＬＴＵＳ図面」−「入力」を実行するとまず端末番号等の
情報入力画面が現れます。　ここでの設定項目は　saltus.prs というファイルで定義しています。

　次に salshw.slt の記述に沿ってSALTUS側のワークステーションにコマンドを送って図面の
一覧のファイルを作らせ、それを実寸法師の起動しているＷｉｎｄｏｗｓマシンに　SALZUMEN と
言うファイル名でコピーします。

　実寸法師はその SALZUMEN を読み込んで図面選択画面を出し、取り込む図面を選択させ、
選択された図面のリストを　CADZUMEN という名前のファイルに書き出します。

　次に salzum.slt の記述に沿って CADZUMEN をワークステーションにコピーし、コマンドを送って
図面データを作らせ、そのデータを SALTUSD というファイル名でＷｉｎｄｏｗｓマシンにコピーします。
（複数枚の図面データを SALTUSD 一つにまとめています）

　実寸法師はその SALTUSD を基に実寸法師形式に変換し保存します。

　　

２．図面出図

　実寸法師のメニュー「ツール」−「ＳＡＬＴＵＳ図面」−「出力」を実行するとまず端末番号等の
情報入力画面が現れます。　ここでの設定項目は　saltus.prs というファイルで定義しています。

　ファイル選択画面が現れ出図したいファイルを選択します。　実寸法師は選択されたファイルを
SALTUSで読める形式に変換し、 SALTUSD という名前のファイルに書き出します。
（この時の SALTUSD と取り込み時の SALTUSD の形式はほぼ同一です）

　次に salplt.slt の記述に沿って SALTUSD をワークステーションにコピーして、コマンドを送って
ワークステーションに出図させます。

　

※　saltus.prs ・ salshw.slt ・ salzum.slt ・ salplt.slt　は通常実寸法師がインストールされたディレクトリ、
　　　標準ではカレントドライブの　\program files\taiwa\jissun\saltus　の中に有ります。
※　SALTUSD ・ SALZUMEN はＷｉｎｄｏｗｓ　９５＆９８　の場合、特に設定等を変えていない標準状態では
　　　カレントドライブの\windows\temp　に作られます。

　SALTUSD ・ SALZUMEN の中身は単なるテキストファイルですから比較的容易に
加工できます。 その加工をみんなで考えませんか。　というのがこのコーナーです。

*.SLTファイルをBATファイルに書きかえる

１．なぜ？

　まず、バッチにする事によって if 〜 goto のような処理の分岐が簡単に出来るようになります。
これが最大のメリットだと思います。　他にも新しい処理を試すときに実寸法師をわざわざ立ちあげ
なくても良いとか、処理がうまくいかないときにどの行がおかしいのか検証しやすい　とか有ると思います。

２．前準備

　最初に新たに二つのディレクトリを作っておきましょう。
　これから作っていくＴＴＦ関連のファイルをまとめておくディレクトリと、ＴＴＦの作業途中でつくられる
SALTUSD　SALZUMEN　等のテンポラリファイルの収納先です。
　ここではそれぞれ　C:\SALT　　C:\SALTEMP　　とします。

３．ＢＡＴ化

　タイワさんからうちに送られてくるＣＤ−ＲＯＭから普通にインストールするとsalshw.sltの内容は
以下のようになってます。（多分アライドテレシスのＲコマンドを想定したものだと思う）

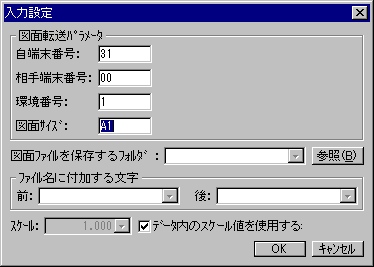

*.slt　ファイル中の　$A・$B・$C・・・等は 「ツール」−「SALTUS図面」−「入力」で 現れる左のような入力設定のうちの 図面転送パラメータに入力した数値・文字 が代入されます。（上から$A $B $C ・・・ この図の場合$Aに31、$Bに00、$Cに1 となります。） 　この図面転送パラメータの項目は saltus.prsというファイルで定義され、最大 １０項目使う事が出来ます。 　また、%T 　には環境変数　TEMP　・　TMP　 に設定されたドライブ・ディレクトリが入ります。

　salshw.slt　のバックアップを取った後でエディタで開いて以下のように書き換え、C:\SALT　へ　SALSHW.BAT
というファイル名で保存します。

wrsh susr%2 cd /slt/env%3;/SLTD/edcm.ex 1 %1 wrcp -b susr%2:/slt/env%3/SALKOJI.%1 C:\SALTEMP\SALKOJI wrcp -b susr%2:/slt/env%3/SALZUMEN.%1 C:\SALTEMP\SALZUMEN wrsh susr%2 rm /slt/env%3/SALZUMEN.%1 wrsh susr%2 rm /slt/env%3/SALKOJI.%1

次にもう一度 salshw.slt をエディタで開いて以下のように書き換え、上書き保存します。

C:\SALT\salshw.bat $A $B $C

　とりあえずこれで完成です。同様にして他の slt ファイルもバッチ化します。

　標準の状態では図面転送パラメータに空欄にしておいて良い項目はないので大丈夫ですが、
自分で項目を追加していくときには途中に空欄の項目が有るとバッチ内に書かれたパラメータ
が期待するものとずれてしまいうまく動作しなくなる事が有ります。
　空欄を許容するパラメータを追加する場合注意が必要です。

　最後に僕が実際に使っている salshw の内容です。

salshw.slt　の内容 d:\slt\salshw.bat $A $B $C $E salshw.bat　の内容 d: rsh susr%2 -l slt cd /slt/env%3;/SLTD/edcm.ex 1 %1 rcp -b susr%2.slt:/slt/env%3/SALKOJI.%1 /TEMP/SALKOJI/ rcp -b susr%2.slt:/slt/env%3/SALZUMEN.%1 /TEMP/SALZUMTM/ d:\slt\jgslim %4 d:\temp\SALZUMTM -sij > d:\temp\SALZUMEN rsh susr%2 -l slt rm /slt/env%3/SALZUMEN.%1 rsh susr%2 -l slt rm /slt/env%3/SALKOJI.%1

　ＷｉｎｄｏｗｓＮＴ４．０　付属のＲコマンド使用。　バッチファイルは D:\SLT に、テンポラリファイルは　
D:\TEMPに設定。（ＷｉｎｄｏｗｓＮＴもＤドライブにインストール）

　salshw.slt　内の $E　、　salshw.bat　内５行目に関しては次項で説明予定です。

入力対象図面を絞り込む

　SALTUSの図面データを取り込むとき、最初に対象図面を指定するわけですがSALTUS側でたくさんの
図面を作成していると必要でない図面まで選択リストに表示されてしまい、選択が面倒です。
　あらかじめ選択リストに表示される図面を絞り込んでおけば図面の指定も容易になります。

　尤もＷｉｎｄｏｗｓではShiftキー・Ctrlキーを併用する事で複数ファイルを効率的に指定する事が出来るの
でこのＴｉｐｓを試してもそれほどありがたみはないかも・・・(^^;
　今でもＤＯＳ版でＴＴＦを使われてる方には効果絶大だと思います。

１．　前準備

　テキストファイルから指定文字の含まれる行を検索して出力できるソフトが必要です。
　僕は　jgslim.exe　というソフトを使っています。
jgslim.exe　はgrepを日本語対応にして、パターンの置換等の機能拡張されたソフトです。
ＤＯＳ汎用のソフトですがＷｉｎｄｏｗｓ　ＮＴ上で問題なく動作しています。
　以下はこのソフト使用を前提に進めます。

（jgslim.exe　は株式会社ベクターのホームページ等から入手できます。
http://www.vector.co.jp/soft/dos/util/se016423.html　
jgrepスリム＆ＭＳ−ＤＯＳ汎用版　というのをダウンロードして下さい）

２．　saltus.prs　の書き換え

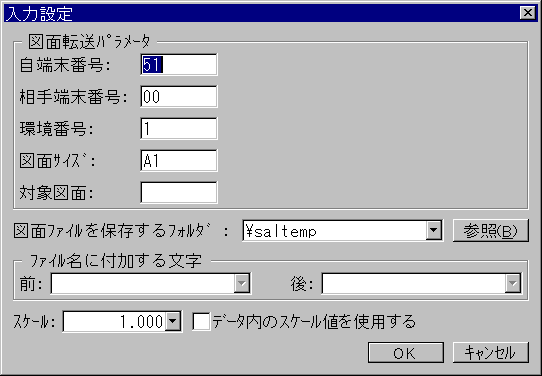

saltus.prs をメモ帳等のエディタで開いて一番下に　対象図面　と１行追加します。

変更前の　saltus.prs 自端末番号 相手端末番号 環境番号 図面サイズ	変更後の　saltus.prs 自端末番号 相手端末番号 環境番号 図面サイズ 対象図面

３．　SALSHW.BAT　　SALSHW.SLT　の書き換え

　前項で作成した　SALSHW.BAT　　SALSHW.SLT　をそれぞれ下記のように書き換えます。

SALSHW.SLT C:\SALT\salshw.bat $A $B $C $E

SALSHW.BAT wrsh susr%2 cd /slt/env%3;/SLTD/edcm.ex 1 %1 wrcp -b susr%2:/slt/env%3/SALKOJI.%1 C:\SALTEMP\SALKOJI wrcp -b susr%2:/slt/env%3/SALZUMEN.%1 C:\SALTEMP\SALZUMTM if "%4" == "" goto RENAME C:\slt\jgslim %4 C:\SALTEMP\SALZUMTM -sij > C:\SALTEMP\SALZUMEN goto END :RENAME ren C:\SALTEMP\SALZUMTM SALZUMEN :END wrsh susr%2 rm /slt/env%3/SALZUMEN.%1 wrsh susr%2 rm /slt/env%3/SALKOJI.%1

４．　使い方

　入力設定の　”対象図面”　の欄に半角7文字以内で入力対象のパターンを入れます。
パターンの書式は検索・抽出に使うソフトに依りますが、jgslim.exeの場合正規表現が使えます。
　また　”対象図面”　欄が空欄の場合は全ての図面が選択対象になります。
　上記の SALSHW.BAT　の場合、パターンは大文字・小文字・全角・半角を問いません。
但し全角で入力する場合は３文字までしか認識しません。

５．パターンの入力例

　ＳＡＬＴＵＳ側に以下の図面ファイルが作成されているとします。

A001	A002	B001	B002	B003	C001	C002	C003
D001	D002	E001	F052	F053	F054	F055	F056
F057	F058	F059	F060	F061	F062	F063	F064
G047	G048	G049	G050	G051	G052	G053	G054
G055	G056	G057	G058	G059	G060	G061	G062
L001	L002	S001	S002	S003	S004	S005	S006

対象図面パターン	選択対象となる図面
A	A001　　A002
L	L001　　L002
[AL]	A001　　A002　　L001　　L002
[A-C]	A001　　A002　　B001　　B002　　B003　　C001 C002　　C003
[A-CL]	A001　　A002　　B001　　B002　　B003　　C001 C002　　C003　　L001　　L002
G06	G060　　G061　　G062
G05[26]	G052　　G056
05[5-7]	F055　　F056　　F057　　G055　　G056　　G057
空欄又は　　*	全ての図面
'G	G047〜G062以外の図面

SALTUS-Dのプリンタに出力されるリスト等をPCで見る。

　SALTUS-DをプリンタONの状態で使っていると実にたくさんのリストをプリンタに出力してくれます。
　実際に使用するリスト出力時以外はOFFで使っておられる方がほとんどだと思います。

　しかし、どうしても出力して確認しなければならない物もあります。
　例えば、ツールの中の「梁断面異常検出」は数十枚のリストを吐き出しますが、エラーがなければ
必要なのは０枚、エラーがあってもその部分の数枚必要なだけです。
　こんな時その内容をPC上で見ることが出来れば紙の無駄も省けます。

　実はこれ、実寸法師 for Windows　がインストールされ、SALTUSと図面のやりとりを行っているPC
が有れば簡単に出来ます。
（実寸法師がなくてもRコマンドがインストールされていれば可能です）

　また、紙の無駄を省くだけでなく以下のようなメリットも有ります。
　　　１．　簡単に検索が出来る
　　　　　　　　数十枚の紙に印刷されたリストの中から目的の部材を探すのは面倒ですが、ＰＣに読み
　　　　　　　込んでしまえば簡単にすばやく検索できます。

　　　２．　他所のプリンタで印刷できる
　　　　　　　　たくさんのリストをお客さんのところに送る必要が出来た場合、宅配便かＦＡＸを使いますが
　　　　　　　ＦＡＸの出力物は読み辛い場合も多く間違いの元ですし、枚数が多いとＦＡＸを独占してしまい
　　　　　　　ますし通信費もかさみます。　また宅配便は時間がかかりすぎます。
　　　　　　　　こんな時ＰＣに読み込んだリストをＥ−ｍａｉｌや通信で送って相手先のプリンタで出力すれば
　　　　　　　時間と通信費の節約になり、相手も鮮明なリストを見ることが出来ます。

　　　３．　相手先に出力環境がない場合でも、こちらのＰＣにＦＡＸソフトがインストールされていればＰＣに
　　　　　　読み込んだリストをＦＡＸソフトを使って送信すれば一旦紙に出力された物をＦＡＸするよりも鮮明
　　　　　　なＦＡＸ送信が出来ます。


　では実際どうするか。　　ＳＡＬＴＵＳ−Ｄでプリンタに出力する時、それぞれの環境のディレクトリにＬＩＳＴ２０
という名前のファイルが出来ます。このファイルをＲＣＰを使ってＰＣに取り込みます。

　・susr00の端末の２番目の環境で出力されたリストをＰＣに取り込むには

　susr00で梁リストを出力する（プリンタはOFF状態でOK)
　PCでMS-DOSプロンプト（コマンド　プロンプト）を開いて以下のコマンドを打ち込む

　上記の例はWindows NT のRコマンドの場合です。　カレントドライブのTEMPフォルダにlist.txtという名前で
取り込みます。
　後はこのファイルをメモ帳なりで読み込めばOKです。（ただしWindows 95のメモ帳は大きなファイルは読み
込めません。）

　僕はWin Tipsで紹介した　WinBatchEh for Win32　を使って以下のようなバッチファイルを実行しています。

ttPage.exeはテキストを閲覧するウインドウズのソフト（フリーウエア）です。作者の方のWeb Page
　http://www2.biglobe.ne.jp/~sota/product.html　　で入手できます
RCPはWindows NT標準の物を使用しています。

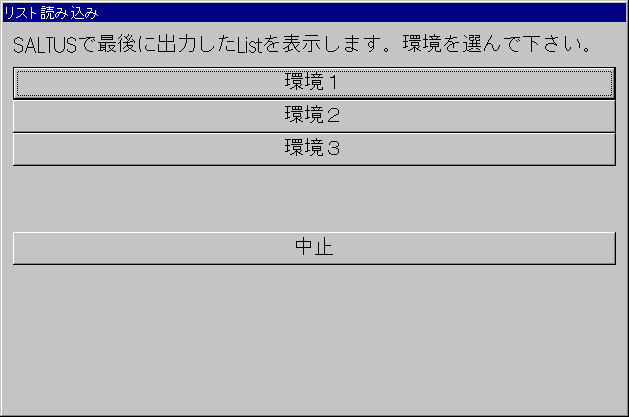

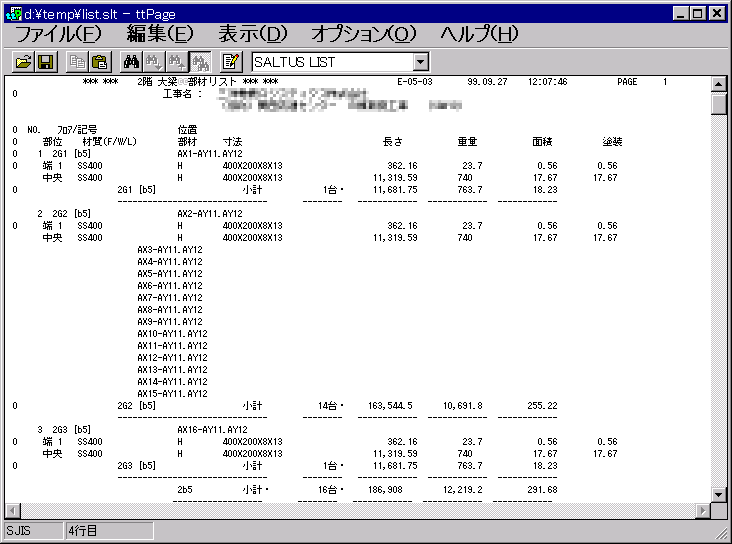

実行すると上のようなウインドウが開き、環境番号のボタンを押すとSALTUSからリストを取り込んで 下のようにttPage.exeを使って表示します。

　この方法で取り込めるリストは、あくまでも一番最後に出力されたリストのみです。
　従ってSALTUS-D の「リスト一括出力」を使用した場合、PCに取り込めるのは一番最後に指定した
リストのみです。

　SALTUS-Dの仕様で「図面出力」-「施工図」で作られる図面リストは取り込めません。
　（他にも取り込めないリストがあるかもしれません）

　また、リストは上に有るように紙に出力された物のイメージ通りの物なのでエクセル等で利用するに
は不向きです。　　（変換のプログラムを通せば可能かもしれませんが、僕には出来ません）

TTFを使わず実寸法師から直接Ｄｒａｓｔｅｍのプロッタで出図する。

　会社の実寸法師で描いた図面をプロッタ（Ｄｒａｓｔｅｍ８７５０）で出図する場合、ＳＡＬＴＵＳのワークステーション
を起動しておいて実寸法師から一旦ＳＡＬＴＵＳを経由してプロッタにデータを送ります。

　この方式の僕が考える利点・欠点は・・・

　・良い点
　　　　　出力する際、実寸法師のＰＣ側でテキストの中間ファイルが作られるのでこれに手を加え、
　　　　データーを加えたり、削除したり出来る。
　　　　　僕は出図の日付を付加したり図面の外側の枠を削除したりしています。

　・良くない点
　　　　　ＳＡＬＴＵＳのワークステーションを起動しておかないと使えない。

　　　　　実寸法師で設定できる”文字幅”が有効にならない。
　　　　　”文字幅”を変えても出図される文字の幅は固定で変わりません。で、文字の間隔が
　　　　変わってしまいます。　これは非常に不便でして、狭いところに文字幅比70％とかで納
　　　　めてしまうと出図された物は文字が重なって読み辛くなってしまいます。

　実寸法師から直接出図出来れば上記の文字幅の問題も解決できるのではないかと考えてＷｉｎｄｏｗｓ版に乗り
換えた時にインターネットでプロッタドライバを捜したのですが生憎見つかりませんでした。

　ところが先日、株式会社タイワの営業さん（いつもお世話になってます）がＤｒａｓｔｅｍのホームページのＵＲＬを
メールで教えてくれました。
（現在このページからのリンクの可否をメールで問い合わせているのですが返事がないのでＵＲＬの公開は
ひかえています。興味を持たれた方は私宛にメールを下さい。）
　そこからドライバをダウンロードしてインストールするといくつか問題が有る物の直接出図が可能になりました。

　うちの環境での問題点

　　　　　データを送り終わっても自動的に出図されない（プロッタのＯＵＴボタンで出図される）。

　　　　　明朝とかゴシックとかのストローク以外のフォントを指定すると、文字が回転してしまう。

　プロッタドライバ付属のドキュメントによると、Ｄ８７５０はバージョンアップが必要と書いてあったのでそれの関係
での不具合かもしれません。（これもメールで問い合わせ中です）

　Ｗｉｎｄｏｗｓのフォントが使えるようになれば図面の表紙とかの作成がずいぶん楽になるんだけど・・・・・

　ちなみに僕が入手したドライバはＤｒａｓｔｅｍ　Ｄ８４３０　Ｄ８６４０ Ｄ８６４５　Ｄ８６５０　Ｄ８７４５　Ｄ８７５０　Ｄ８７８０
Ｄ８６８０　Ｄ８７７５　Ｄ８７２０　Ｄ８６３０　Ｄ８７４０　Ｄ８７７０　に対応している様です。

（１月２０日　追記）

　バージョンアップの件、いくら待ってもメールの返事がこないので、昨年末に直接電話で東洋電機に
問い合わせてみました。

　本社？→システム部→名古屋の営業　と連絡先を紹介されましたが、うちは保守契約を結んでいないので結局
株式会社テクリード　経由で見積を出していただきました。

　バージョンアップそのものが約５万円。技術者の出張料等が約７万円。これにテクリードさんの取り分が＋α。

　今の状況では手が出ません。
　プロッタが壊れたときに、ついでにバージョンアップしてもらうつもりです。
（今度壊れたら保守部品が無いかな？？）

.

.
