レ ー ザ 用 光 学 部 品
赤 外 用 光 学 部 品
当社は、素材加工から研磨、蒸着までの一貫生産を行っております。又、優れた研磨技術、洗浄技術、蒸着技術を有しており、X線から遠赤外線(テラヘルツ)に及ぶ高品質、高性能光学部品を短納期で製作しております。
特徴
◎ 高品質 ◎ 安価 ◎ 短納期 ◎ 最小厚50μm(Si at 50φ) ◎切れ味向上(加工機用)
コート膜 ;
当社独自開発技術により、耐光性、耐環境性が一段と改良されております。

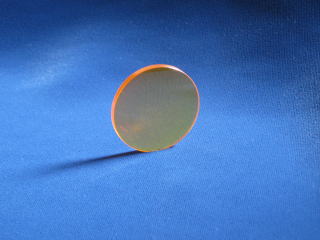

◎ ZnSe平凸レンズ
標準品寸法 20φ, 25φ, 30φ , 40φ, 50φ, 60φ (f=30, 50, 100, 200, 400 )
1"φ , 1.1"φ , 1.5"φ , 2"φ, 2.5"φ (f=2.5", 3.75", 5",7.5",10")
表面処理 両面反射防止膜付,CO2+He-Ne(特注),CO2+670nm 2波長透過膜付(特注)
特   徴 10.6μmにおいて吸収が少ないために高出力CO2レーザ用集光レンズとして用いられる。
◎ ZnSeメニスカスレンズ
標準品寸法 20φ, 25φ、 30φ, 40 φ, 50φ (f=30, 50, 100 )
1"φ , 1.1"φ , 1.5"φ,2"φ (f=2",3.75",5" )
表面処理 両面反射防止膜付
特  徴 最小球面収差の為、集光性能に優れている。(短焦点レンズとして用いられる)

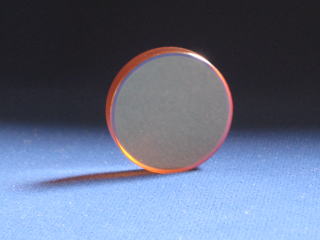

◎ ZnSeフラット、平凹ミラー
標準品寸法 20φ , 25φ, 30φ, 40φ, 50φ
1"φ, 1.1"φ, 1.5"φ,2"φ
曲率半径 1m,3m,5m,7m,10m,20m,30m,40m,∞
面精度 λ/20 (at 50φ ,λ=10.6μm)
平行度 1分以下
表面処理 片面反射防止膜付,片面多層膜付 (反射率を御指定下さい)
特 徴 10.6μmにおいて吸収が少ないために高出力CO2レーザ用出力ミラーとして用いられる。

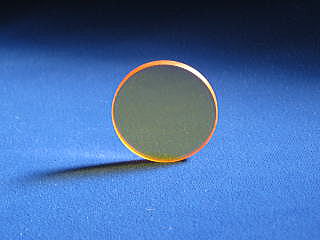

◎ ZnSeウインド
標準品寸法 20φ, 25φ, 30φ, 40φ, 50φ,60φ
1"φ, 1.1"φ, 1.5"φ,2"φ
面精度 λ/20 (at 50φ,λ=10.6μm)
平行度 2分以下
表面処理 両面反射防止膜付
特 徴 10.6μmにおいて吸収が少ないために高出力CO2レーザ用 透過ウインドとして用いら れる。

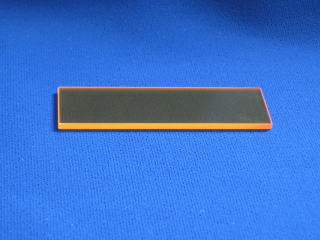

◎ZnSeブリュ−スタ−ウインド
形状寸法
幅、長さ、厚みを御指定下さい
面精度 λ/20 (at 50φ,λ=10.6μm)
平行度 30秒以下
表面処理 両面光学研磨
◎ ZnSeシリンドリカルレンズ
形状寸法 曲率半径、厚み、幅、長さを御指定下さい。
表面処理 両面光学研磨、両面反射防止膜付
◎ Ge平凸レンズ、メニスカスレンズ
標準品寸法 20φ 25φ, 30 φ, 40φ, 50φ (f=30, 50, 100 )
1"φ, 1.1"φ, 1.5"φ,2"φ (f=2",3.75",5" )
表面処理 両面反射防止膜付
特 徴 可視光が透過しないため、赤外用集光レンズとして用いられる。

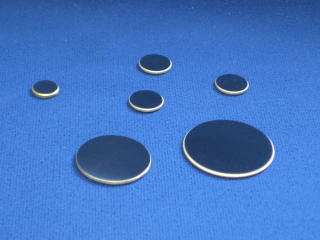

◎ Geウインド
標準品寸法 6φ 8φ, 10 φ, 20φ, 25φ, 30φ, 40φ, 50φ
1"φ, 1.1"φ, 1.5"φ,2"φ
平行度 3分以下
最小厚み 50μm
表面処理 両面反射防止膜付 (使用波長を御指定下さい)
特 徴 可視光が透過しないため、赤外用透過ウインドとして用いられる。

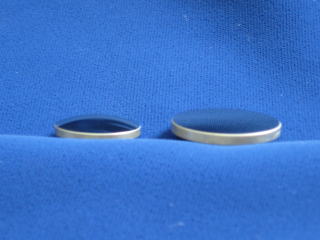

◎Si平凸レンズ
標準品寸法 20φ, 25φ, 30φ, 40φ,48φ, 50φ100φ (f=30, 50, 100)
表面処理 両面反射防止膜付 (使用波長を御指定下さい)
特 徴 可視光が透過しないため、赤外用集光レンズに用いられる。

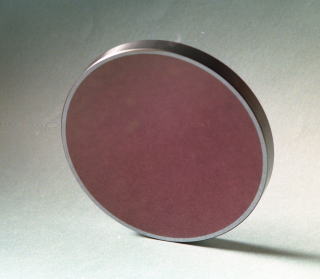

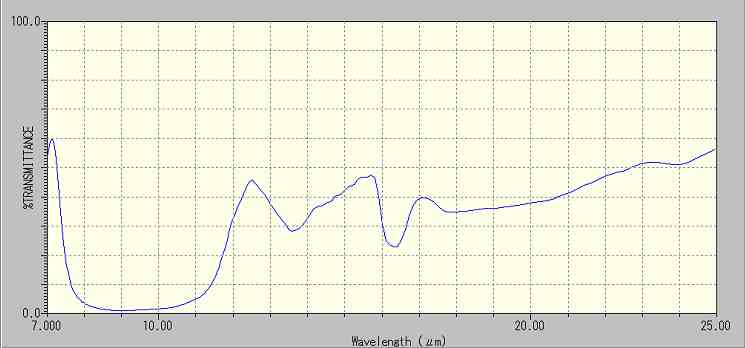

◎ Siウインド
標準品寸法 20φ, 25φ,30φ,40φ,48φ,50φ,100φ,150φ
平行度 3分以下
最小厚み 50μm
表面処理 両面反射防止膜付(使用波長を御指定下さい)
赤外導電膜付(特注)
特 徴 可視光が透過しないため、赤外用ウインドに用いられる。価格が安く、大量生産向きである、特にセンサー用ウインド(10μm用)として大量生産可能。

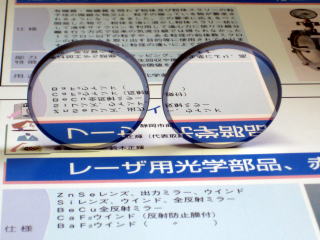

◎Siフラット、平凹ミラー
標準品寸法 20φ, 25φ, 30φ, 40φ, 50φ,60φ
1"φ, 1.1"φ, 1.5"φ,1.75"φ 2"φ
曲率半径 0.4m,0.6m,0.8m,1m,3m,5m,7m,10m,20m,30m,40m,∞
面精度 λ/20 (at 50φ ,λ=10.6μm)
入射角度 45゜入射,垂直入射を御指定下さい
表面処理 銀+多層膜付,銀+保護膜付,金コート付
特 徴 CO2レーザベンドミラー、全反射ミラー、位相ミラーとして用いられる。

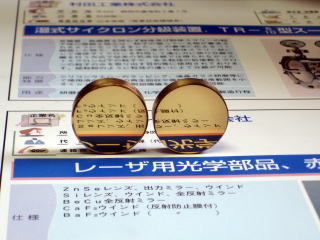

◎BeCuフラット、平凹、平凸ミラー
標準品寸法 20φ, 25φ, 30φ, 40φ, 50φ,60φ,100φ,200φ
1"φ, 1.1"φ, 1.5"φ,1.75"φ, 2"φ
曲率半径 0.4m,0.6m,0.8m,1m,3m,5m,7m,10m,20m,30m,40m,∞
面精度 λ/20 (at 50φ,λ=10.6μm)
入射角度 45゜入射,垂直入射を御指定下さい
表面処理 銀+多層膜付,銀+保護膜付,金コート付
特 徴  熱伝導性が良く、基板自体も反射率が高いため、高出力CO2レーザ用の各種ミラーと して用いられる。

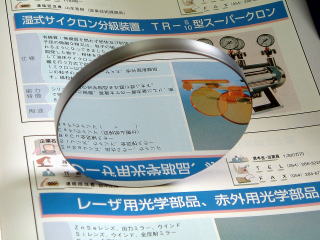

◎ Moフラット、平凹、平凸ミラー
標準品寸法 1"φ, 1.1"φ, 1.5"φ1.75"φ, 2"φ
曲率半径 0.4m,0.6m,0.8m,1m,3m,5m,7m,10m,20m,30m,40m,∞
面精度 λ/20 (at 50φ,λ=10.6μm)
表面処理 片面光学研磨
特 徴 基板自体の硬度が硬いため傷が付きにくく、 CO2レーザ伝送系の粉塵等による傷がつきやすい個所のミラーに用いられる。

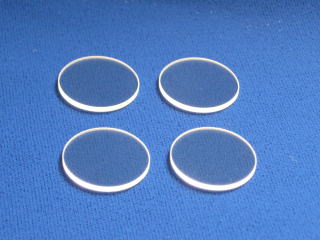

◎ ZnS ウインド
標準品寸法 20φ, 25φ, 30φ, 40φ, 50φ
1"φ, 1.1"φ, 1.5"φ 2"φ
平行度 3分以下
表面処理 両面研磨,両面反射防止膜付
特 徴 透過率が約 75%と、広帯域で一定である。

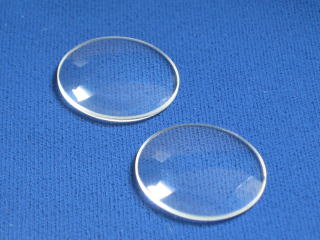

◎ CaF2平凸レンズ、両凸レンズ、平凹レンズ
標準品寸法 10φ,15φ, 20φ, 25φ, 30φ, 40φ, 50φ,100φ,120φ
表面処理 両面光学研磨,両面反射防止膜付
特 徴 屈折率が低く、研磨のみで広帯域 (0.4μm~7μm)において高い透過率(約94.5%)を有す。 欠点としてHeat Shockでクラックが入りやすい。

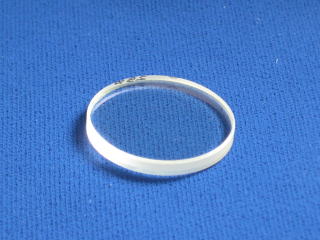

◎ CaF2ウインド
標準品寸法 15φ 20φ, 25φ, 30φ, 40φ, 50φ100φ,120φ
表面処理 両面光学研磨,両面反射防止膜付
特 徴 屈折率が低く、研磨のみで広帯域 (0.4μm~7μm)において高い透過率(約94.5%)を有す。欠点としてHeat Shockでクラックが入りやすい。

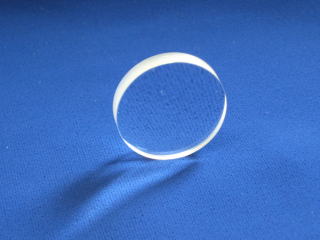

◎ BaF2平凸レンズ、両凸レンズ、平凹レンズ
標準品寸法 10φ, 15φ, 20φ, 25φ, 30φ, 40φ, 50φ,60φ,90φ
表面処理 両面光学研磨,両面反射防止膜付
特 徴 屈折率が低く、研磨のみで広帯域 (0.3μm~9μm)において高い透過率(約94%)を有す。欠点としてHeat Shockでクラックが入りやすい。

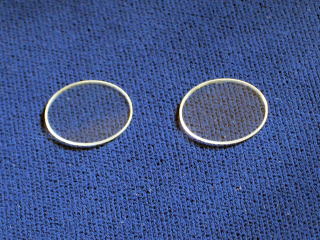

◎BaF2ウインド
標準品寸法 15φ, 20φ, 25φ 30φ, 40φ, 50φ,60φ,90φ
表面処理 両面光学研磨,両面反射防止膜付(特注)
特 徴 屈折率が低く、研磨のみで広帯域 (0.3μm~9μm)において高い透過率(約94%)を有す。欠点としてHeat Shockでクラックが入りやすい。
◎MgF2平凸レンズ,両凸レンズ、ウインド
標準品寸法 25φ, 30φ, 40φ, 50φ
表面処理 両面光学研磨
特 徴 広帯域(0.2μm~5.8μm)で高い透過率(約90%以上)を有す。
◎MgO平凸レンズ,ウインド
標準品寸法 25φ, 30φ, 40φ, 50φ,角形
表面処理 両面反射防止膜付
特 徴 広帯域(0.3μm~5.2μm)で高い透過率(約85%)を有す。硬度が高く傷が付きにくい
◎BK7平凸レンズ、両凸レンズ
標準品寸法 15φ, 20φ, 25φ, 30φ, 40φ, 50φ,100φ (f=300,350,400)
表面処理 両面反射防止膜付 (使用波長を御指定下さい)


OHS,CISCO部品
(すばる望遠鏡)

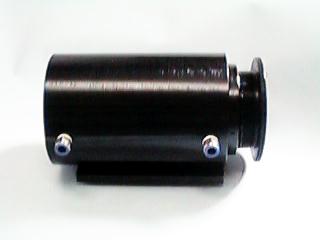

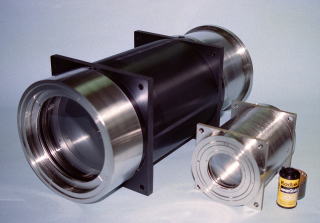

レーザビームエキスパンダー

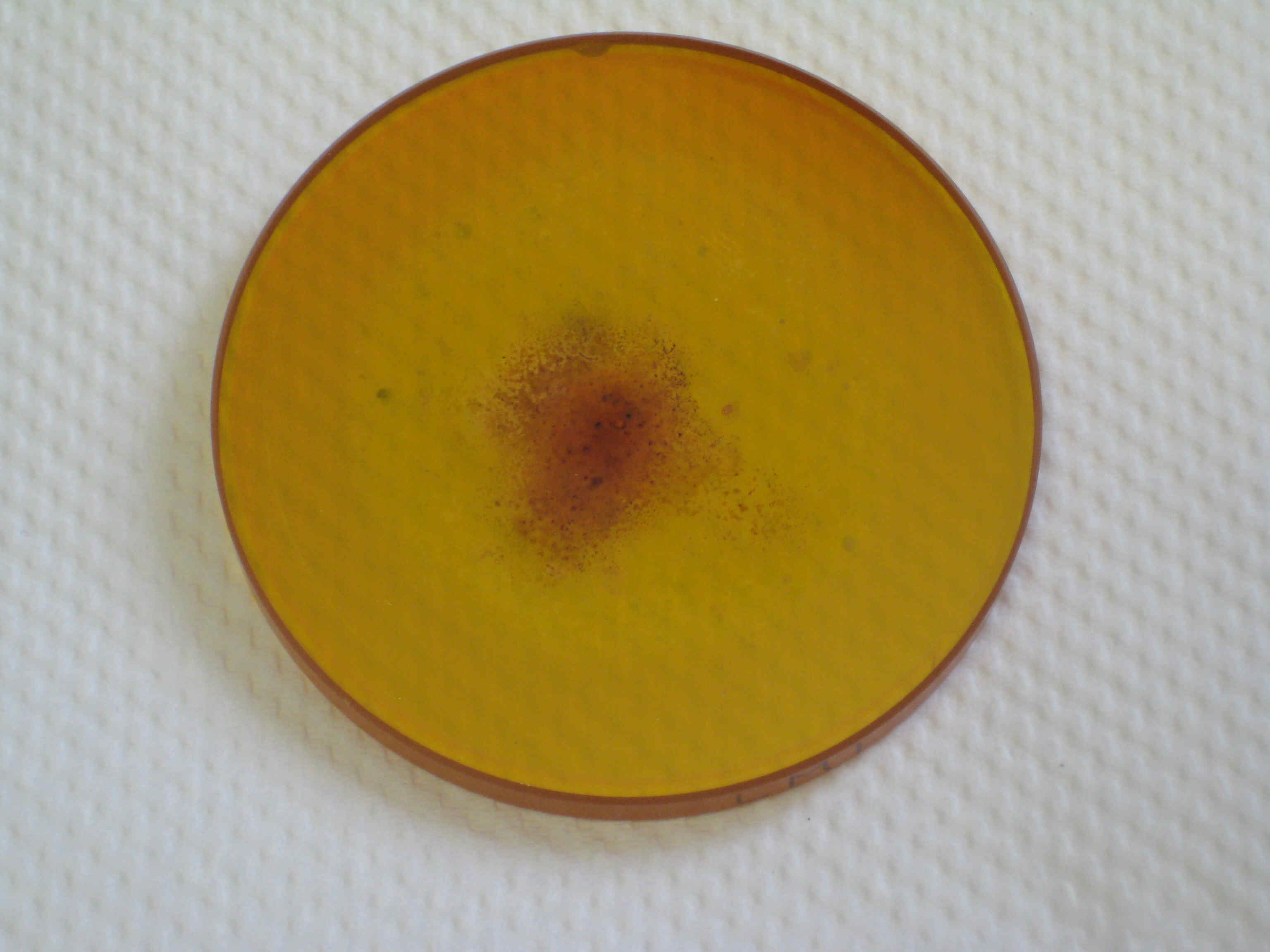

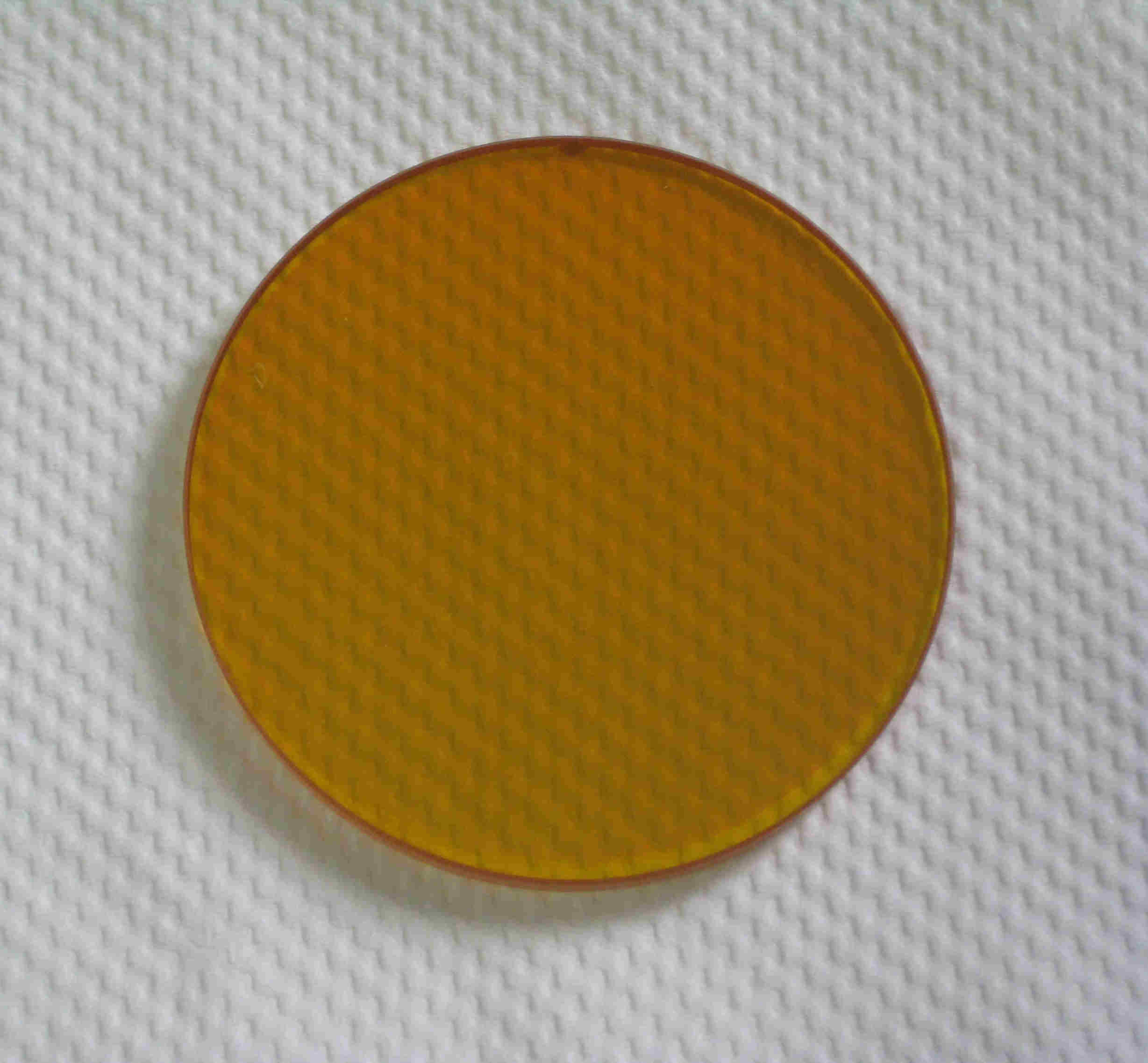

修理前 修理後(再研磨、再コート)

※ビームエキスパンダー、円偏光ミラ−、プリズム、ビームスプリッター、エタロン、シリンドリカルレンズ、アキシコンレンズ
 円筒鏡、フィルタ−、ミキシングフィルター(CO2透過670nm反射)、CO2透過670nm透過、CO2透過530nm透過、非球面レンズ、ド−ム、Alミラーも製作しております。
※KBr,CsI レンズの研磨、蒸着もおこなっております。
※ZnTeのコーティングも行っております。
※レンズシステム設計もいたします。
※レンズ、ミラ−等の修理;再研磨、再蒸着も行っております。
※小径、大径の光学部品も製作いたします。
※より高精度の要求仕様にもお応えいたします。
※仕様は、改良のため変更することがありますので、予め御了承下さい。
