○ レンズ基本公式

　

　ｆ；焦点距離ｎ；屈折率ｔ；中心厚

ｒ１；第１面の曲率半径ｒ２；第２面の曲率半径

○ 最小収差を得る第１面の曲率半径（平行光線入射の場合）：ｒ１

※ ＺｎＳｅの場合

ｒ１＝0.885ｆ

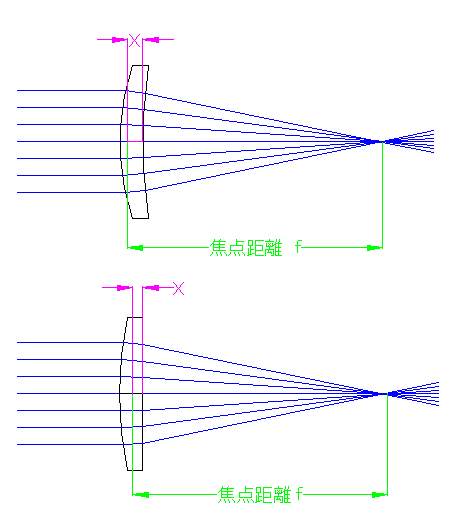

レンズの主点位置 :X
（主点からの距離 fが焦点位置）

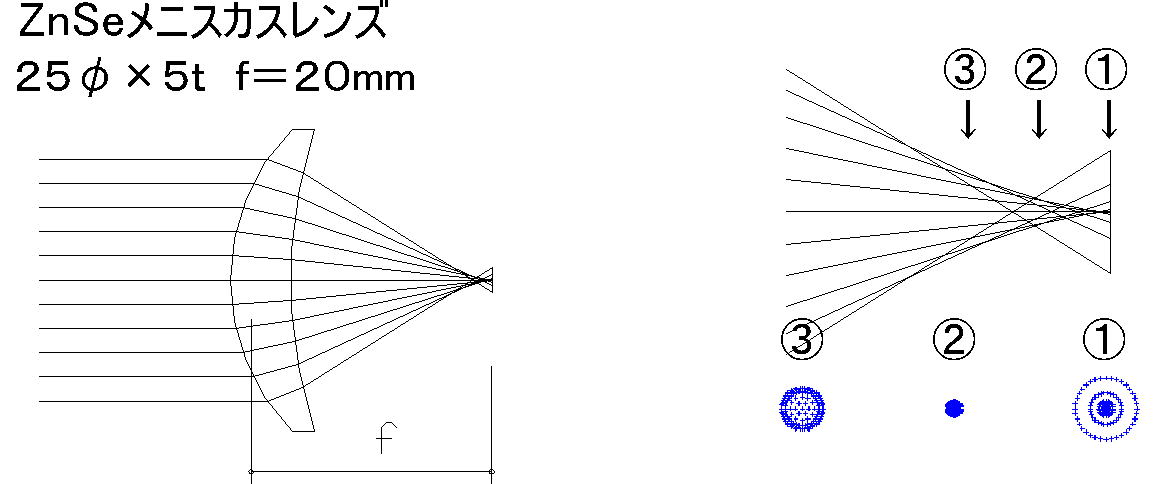

ａ．メニスカスレンズの主点

ＺｎＳｅの場合 x＝0.659ｔ

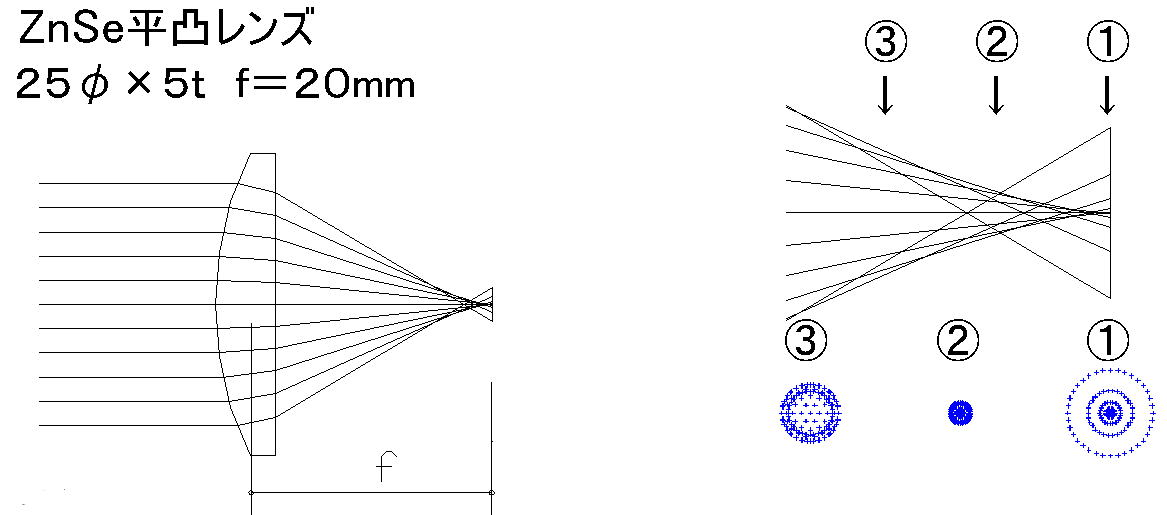

ｂ．平凸レンズの主点

ＺｎＳｅの場合 x＝0.417ｔ
